로봇

직교로봇

YTX Series (1배속 전축Servo)

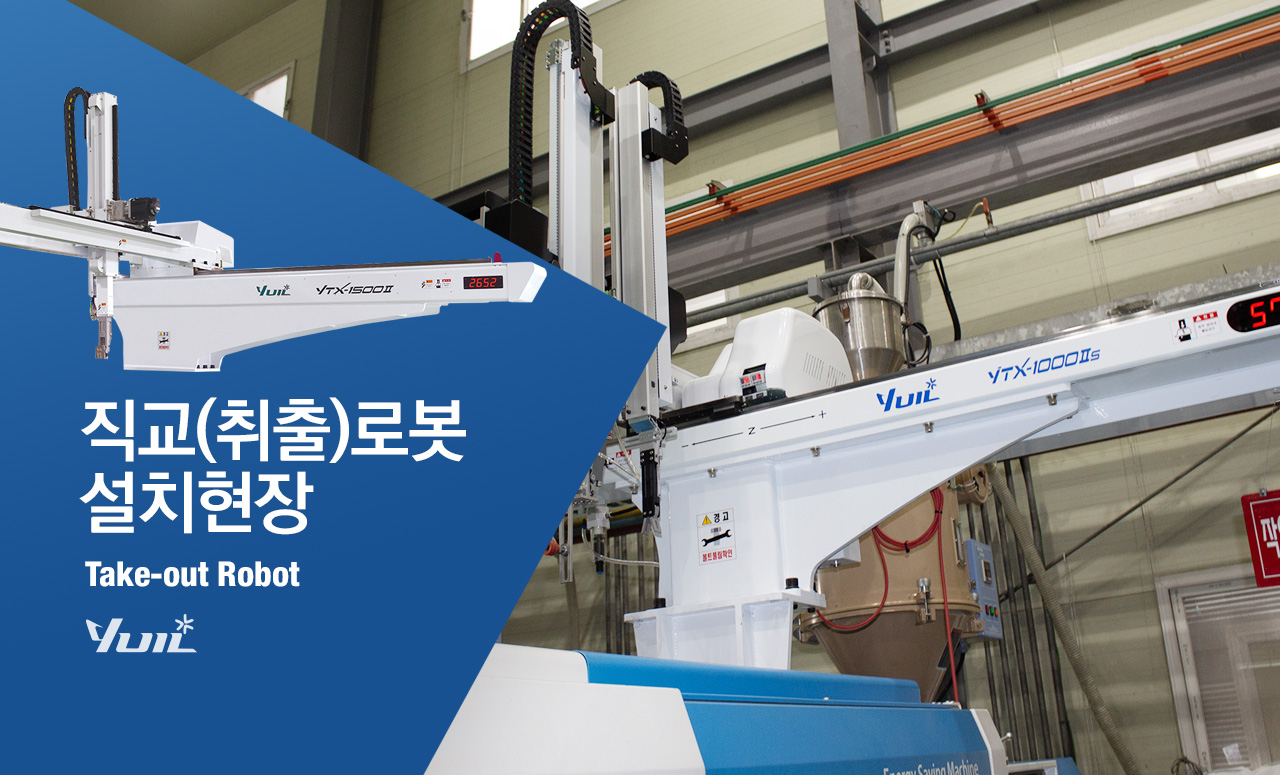

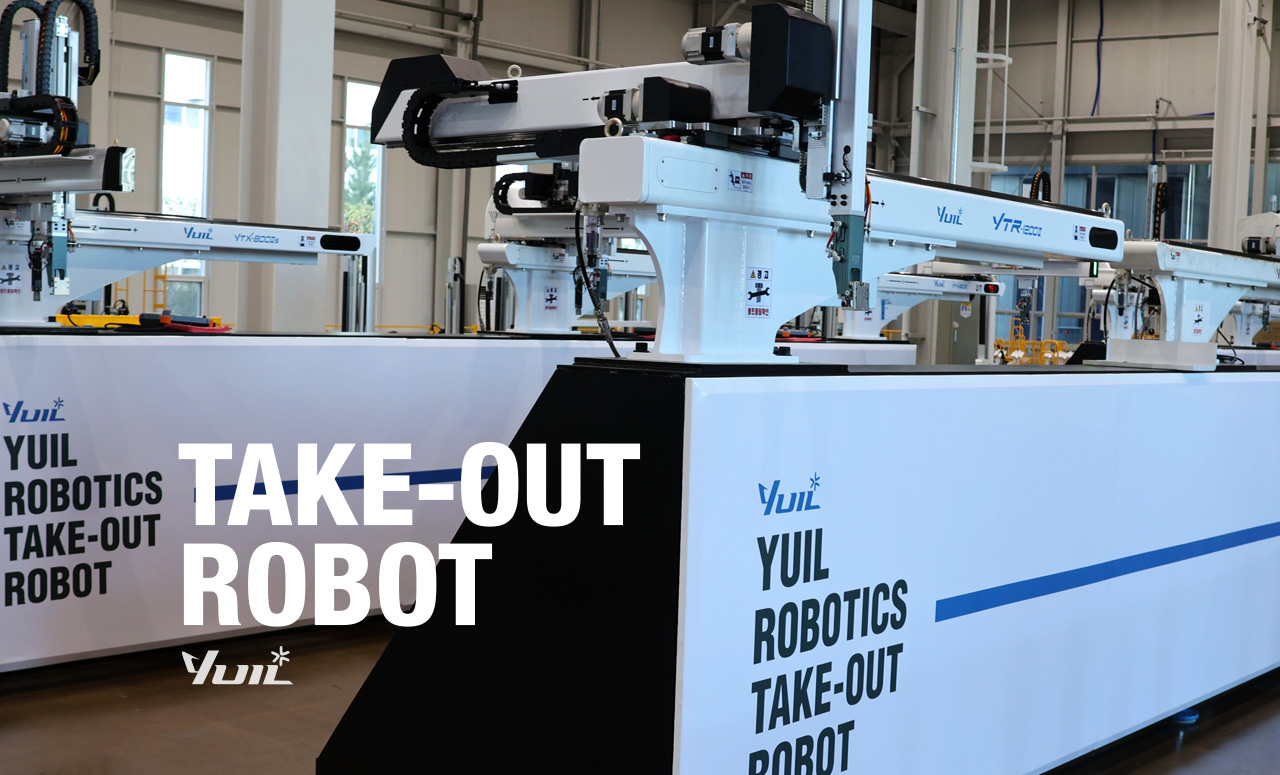

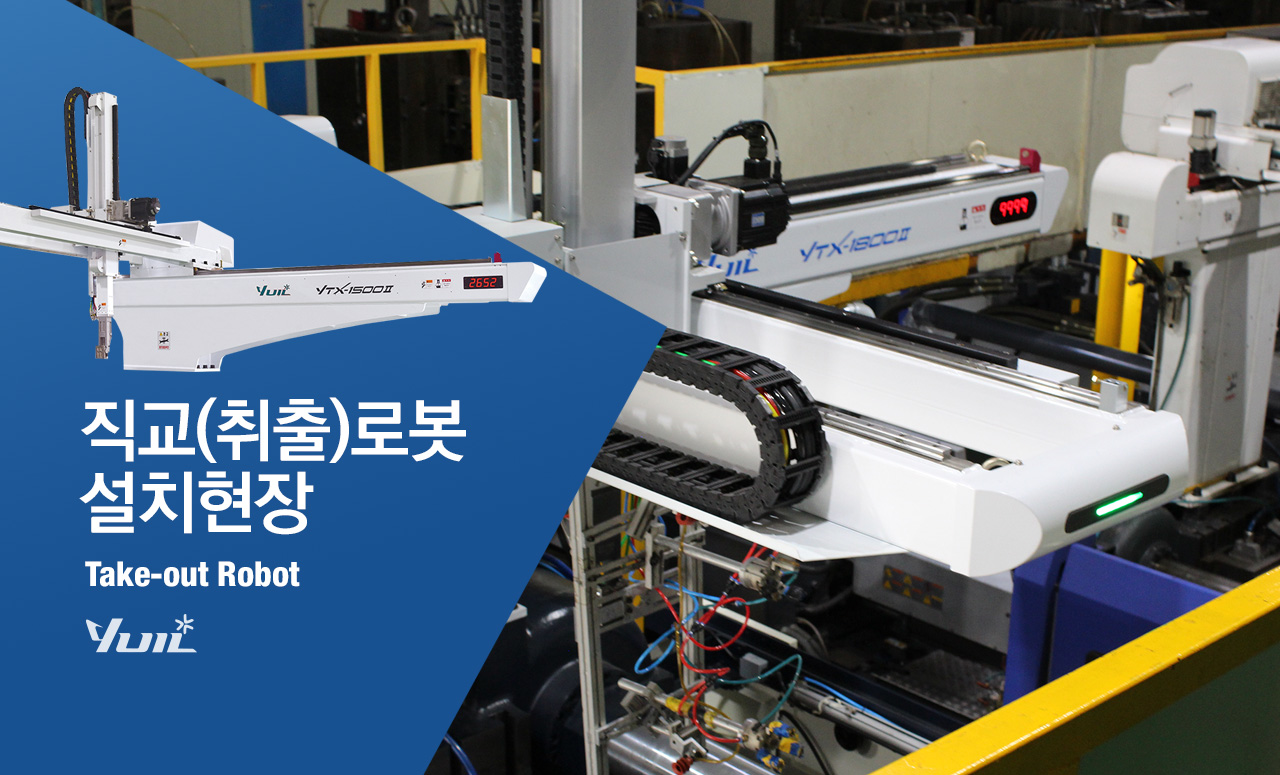

직교(취출)로봇(Take-out Robot)은 직선운동축(Linear Axis) 기반의 구조를 통해
제품을 수평·수직 방향으로 신속하고 안정적으로 이송하는 자동화 로봇입니다.
특히 사출성형기, 프레스, 금형 자동화 라인에서 제품 취출, 트리밍, 적재, 적치, 이송 등의 작업을 수행하며, 고속 동작과 높은 반복 정밀도로 생산성 향상 및 불량률 감소를 실현합니다.
또한 간단한 구조와 유지보수 용이성 덕분에 다품종·소량생산 환경에서도 효율적인 자동화 구현이 가능합니다.
카탈로그 다운로드 유일로보틱스_직교로봇.pdf
상담문의

PRODUCT SPEC

YTX-1200S

YTX-1200

YTX-1000S

YTX-1000

YTX-800S

YTX-800

YTX-700S (소형5축)

YTX-700 (소형5축)

YTX-1200S
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 1200
S 1200
스트로크 X축 P 850
S 850
스트로크 Z축 1800
공기소모량 5.0 (Nℓ/ Cycle)
전원설비용량 2.5 (kVA)
최대가반중량 10 (kg)
YTX-1200
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 1200
S -
스트로크 X축 P 1000
S -
스트로크 Z축 1800
공기소모량 4.9 (Nℓ/ Cycle)
전원설비용량 1.9 (kVA)
최대가반중량 10 (kg)
YTX-1000S
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 1000
S 1000
스트로크 X축 P 600
S 600
스트로크 Z축 1600
공기소모량 4.9 (Nℓ/ Cycle)
전원설비용량 2.2 (kVA)
최대가반중량 8 (kg)

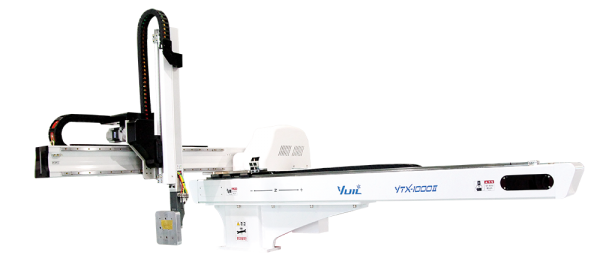

YTX-1000
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 1000
S -
스트로크 X축 P 750
S -
스트로크 Z축 1600
공기소모량 4.8 (Nℓ/ Cycle)
전원설비용량 1.5 (kVA)
최대가반중량 5 (kg)
YTX-800S
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 800
S 800
스트로크 X축 P 500
S 500
스트로크 Z축 1400
공기소모량 4.7 (Nℓ/ Cycle)
전원설비용량 2.2 (kVA)
최대가반중량 5 (kg)
YTX-800
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 800
S -
스트로크 X축 P 650
S -
스트로크 Z축 1400
공기소모량 4.6 (Nℓ/ Cycle)
전원설비용량 1.5 (kVA)
최대가반중량 5 (kg)
YTX-700S (소형5축)
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 700
S 700
스트로크 X축 P 450
S 450
스트로크 Z축 1100
공기소모량 4.1 (Nℓ/ Cycle)
전원설비용량 7 (kVA)
최대가반중량 5 (kg)

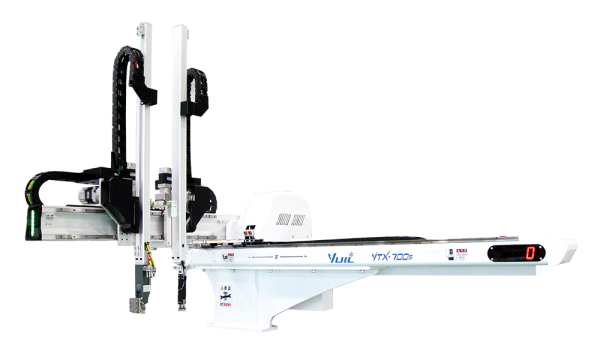

YTX-700 (소형5축)
전원 AC220V ±10%, 50/60Hz
사용압력 5 kgf/㎠ (0.5MPa)
구동방식 AC Servo
적용 사출기 50 ~150ton
컨트롤러 K3-900
스트로크 Y축 P 700
S -
스트로크 X축 P 600
S -
스트로크 Z축 1100
공기소모량 4.1 (Nℓ/ Cycle)
전원설비용량 7 (kVA)
최대가반중량 5 (kg)
